部品シンボルの確認でお困りではありませんか。 プリント基板設計の品質においてフットプリントの整合性はたいへ ん重要になっています。 部品が小型化しており、寸法のほん少しの違いでも実装品質に大き な影響を与えることになります。 みなさまは部品シンボル（プリント基板上のフットプリント）の確

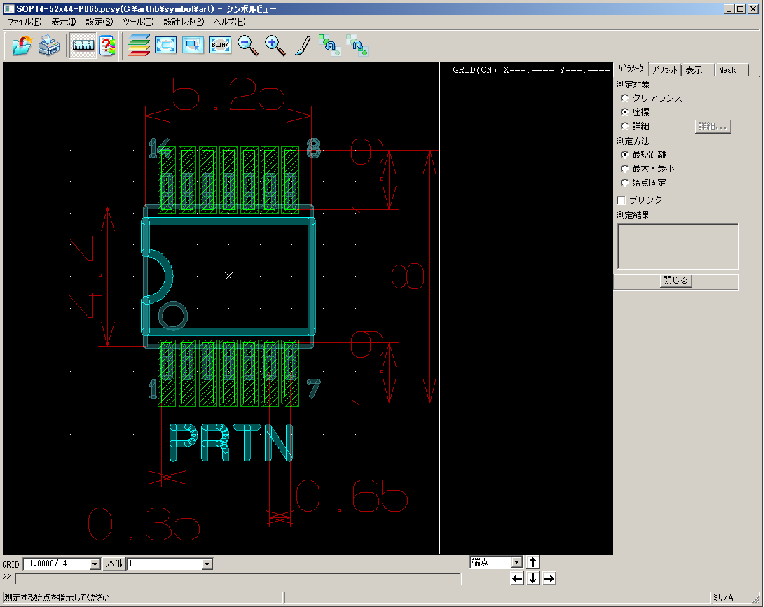

認・チェックをどのようにされていますでしょうか。 PDFなどの図面を作成して確認する場合、全ての寸法線を入れると 繁雑となりわかりにくい図面となってしまいます。 パッド、レジスト、メタルマスクなどのレイヤーごとに分けて作成 すると図面が増えてしまいますし、重ね合わせての確認も手間がか かってしまいます。 アート電子で紹介しているプリント基板設計の検図ツールとして 「CADVANCE αIII-EyeDesign」があります。 その機能のひとつに「シンボルビュー」があります。 （試用版でも同様に使用可能です） 「シンボルビュー」は部品シンボルを確認する機能です。 CADVANCEでは部品シンボル1点が1つのファイルとなっています。 基板設計で使用している部品シンボルデータをそのまま 「シンボルビュー」で確認することが可能です。 CADデータですので寸法測定、レイヤーを重ね合わせての確認などを 容易に行うことができます。 また、ペーパーレスにも繋がります。
■CADVANCE αIII-EyeDesign
http://www.ydc.co.jp/service/cad/eyedesign.html
■CADVANCE αIII-EyeDesign（試用版）ダウンロード
http://www.ydc.co.jp/download/trial/eye_design.html
■お問い合わせはアート電子までお願いします。
