■本システムは機構、回路、配線版、実装などの設計者間の
コミュニケーションにかかる時間を短縮するためのツール
として開発されたもので、ビューワ機能だけでなく検図機
能と検証機能も合わせ持っています。検図機能としては配
置検図、配線検図、そして修正指示、修正確認等があり、
検図作業の効率化において活躍します。検証機能としては、
各種シミュレーターとの強力なリンクがとれており、部品配置、配線の検証を容易に行う
　事が可能です。CADVANCEεEyeは人と人、企業と企業を結びつけるコミュニケーションツ
　ールとして、設計期間の短縮のための設計環境を可能にします。

■特徴
　主要なPCB CADメーカー各社のデータを読み込み、表示することが可能です。
　検図機能としては、パターン引き回し確認・朱書き機能・履歴管理機能を持ち
　回路設計者とプリント配線板設計者での間の情報伝達ツールとしてご利用いただけます。

■引き回し確認
　パターン配線の接続状態を瞬時に検索し、ハイライト表示
　パターンマーキング　配線状態を3D表示
　確認したいパターンを選択すると、つながっている図形がハイライト表示され、配線板全体に
　おける配線状態が一目で確認できます。また同時に3次元での表示も行うことができます。
　確認した配線パターンにはマーキングを行う事ができるので紙上で行っていた作業をより
　簡単に、より早く行う事ができます。
■朱書き
　コメント入力での表示
　コメントの編集
　配線設計者に対する設計変更表示を、朱書きデータとして書き込むことができます。修正
　したい箇所の図形（配線・部品を問わず）を表示するだけで、図形のコピが朱書きデータ
　として保存され、同時に表示する内容も記述する事が可能です。
■承認
　コメントに対する設計変更の承認
　設計変更作業終了時に検図を行った結果、承認する場合は、朱書きリストの承認欄をチェ
　ックする事により表示を消すことができます。
■変更履歴
　コメントの履歴管理
　朱書きデータは履歴管理情報として保存され、変更設計の履歴管理を行うことができます。
　情報をCSV形式のファイルとして出力して保存することも可能です。
　設計情報として変更履歴抽出　
　2つの基板データの変更箇所を抽出することができます。今まで、目で見比べて差分を判断
　していたものを、グラフィカルにかつ正確に、変更箇所を判別できます。

■PCBで配置配線後にEMIが発生しやすい箇所の
　 各種チェックをすることが出来ます。
　　更に、電源GND間のプレーン共振解析を行い、
　結果を色別に表示させることができます。

■特徴　
　◆EMIルールチェック機能として、放射電解チェック、
　　リターンパス不連続チェック、GND,VCC、プレーンまたぎ
　　チェック等12項目のチェックが可能です。
　　◆プレーン共振解析の結果から、パスコンの配置変更や追加による改善を
　　　確認することができます。

■これはやめたほうが良いですね。
　パターン設計作業時に何も対策せずに、
「パターン設計終了→ＥＭＩチェック→エラー点の修正」
という作業手順でＥＭＩ対策を行うのは不可能です。

■理由：ＥＭＩチェックで膨大なエラーが出てくるため、
　エラー点を一つづつ修正するより、再設計のほうが何倍も早くなります。
■対策：事前にＥＭＩチェック項目を良く確認して、どの様な設計をすればエラーが少なく
なるか、各チェック項目のどれを優先するかなど、対策を理解し対応方法を決めてから
設計を開始すること。

■ＥＭＩチェックの「放射電界チェック」ではノイズ源のロジック振幅は１種類しか設定
できません。このため複数のロジックレベルがあるとき（例3.3VロジックとLVDS：0.5Vp-p）
は、「振幅電圧」の項目を設定しなおして複数回チェックします。
　そしてネットごとに分けて判定します。
　例：3.3V設定の場合にはLVDSネットは無視。0.5V設定時は3.3Vネットは無視。

■シミュレーションは必ず誤差があります。
このため、たとえば何かの値を「50以下」に
したいとすると、この判断をシミュレーション結果が「50をこえているかどうかで
判断するのは誤差があるため間違う恐れがあります。このため、「50以下」を確実にす
るために、シミュレーション結果がたとえば「25以下」になることを確認する、という
方法を取ります。また何らかの対策が効果があるかどうか、の判断する場合には、対策
前と対策後のシミュレーション結果を比較して、対策の効果を確認します。すなわち、
「絶対値」のみでの判断は誤差があるため困難ですが、「相対値」での判断は正確です。

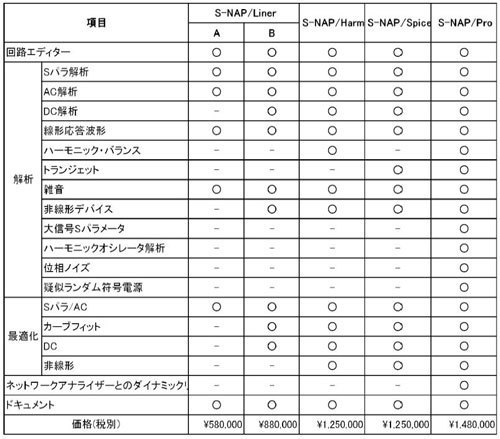

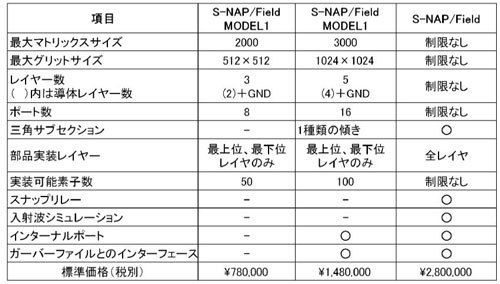

S-NAP詳細資料・評価ソフトを希望される方はこちらから！
