プリント基板設計に関する考え方を紹介します。


■部品パッケージ

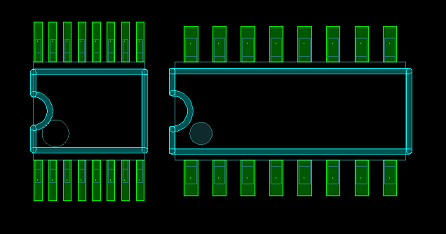

　部品のパッケージには様々な種類があります。
　
　同じ機能のICでも、異なるパッケージの部品が存在します。
　
　部品ピン数、ピンのピッチ、部品の外形サイズ等の異なる
　パッケージがあります。
　
　部品型番の末尾が1文字違うだけでパッケージが異なり、
　実装できないという事態も考えられます。
　
　プリント基板設計の部品シンボル選定時には、
　部品型番の末尾まで充分に確認を行い、パッケージ間違いを
　防止する必要があります。
　
　思い込みによるミスを防止するために、
  第三者によるチェックも有効と考えられます。
