表示モ~2.PNGCADVANCE αIII Designの便利な機能・過去にお問い合わせのあった 機能などを紹介します。



■表示モード設定

  カーソルの形状変更、ハイライト表示の設定などが可能です。
  レイアウトエディタのメニューより
 [表示]−[表示モード設定]を選択します。

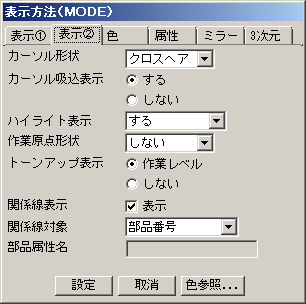

 下記はいずれもタブ「表示A」で設定します。













@カーソル形状

 クロス    十字形状のカーソル表示となります。
 クオスヘア  十字形状のカーソル表示となり、 ラインが画面全体に延長されます。

 x       ×形状のカーソル表示となります。


 A関係線表示

 「関係線表示」のチェックボックスをオンにし、「関係線対象」 を選択します。

 「部品番号」を選択し「設定」すると部品原点とリファレンスシ ルクが線で結ばれて表示されるようになります。

 これにより、部品番号シルクを移動時に他の部品との間違いが起 こりにくくなります。

 部品の実装密度が高い基板のシルク編集時などに便利です。

 この他、「複写部品番号」「部品型名」などが選択可能です。
