CADVANCE αIII Designの便利な機能・過去にお問い合わせのあった

機能などを紹介します。

■プリセットレベル

　プリント基板の設計時に、表示レベルを切り替えることが頻繁
　にあります。
　
　Ａ面配線時には、Ａ面パターン、Ａ面部品外形、Ａ面シルク
　Ｂ面配線時には、Ｂ面パターン、Ｂ面部品外形、Ｂ面シルク
　など、決まったレベルを表示していると思います。
　
　その他、設計者により多少異なりますが、Ａ面シルク編集、
　Ｂ面シルク編集など特定の表示パターンがあると思います。
　
　
　その都度、表示レベルをひとつずつ選択するのは手間が
　かかってしまいます。
　
　この場合、「プリセットレベル」を使用することで、
　1クリックであらかじめ設定しておいたレベルを表示することが
　可能となります。
　
　

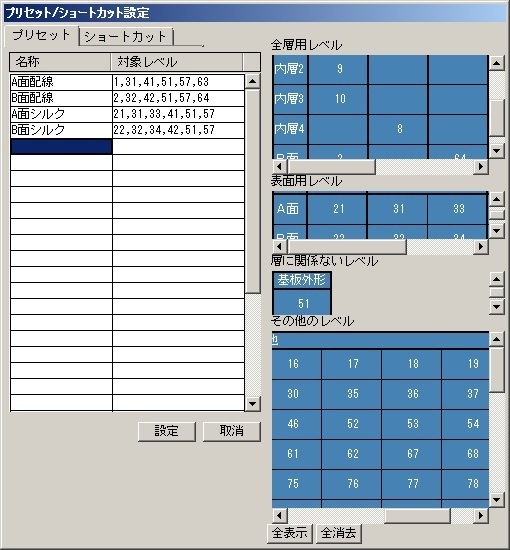

　最初に[表示]−[プリセット／ショートカット設定]により
　設定を行います。
　
　その後[表示]−[プリセットレベル]をオンにしておくことで
　選択ウィンドウが表示されますので、
　この選択で表示を切り替えることができます。
