CADVANCE αIII Designの便利な機能・過去にお問い合わせのあった

機能などを紹介します。

■フォント設定

　CADVANCE αIII Designでは、2種類のフォントが使用可能です。

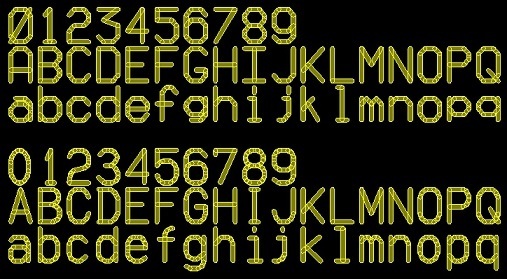

　①　$CADV_USER/appl/font/gerber. bin　　（画像上）

　②　$CADV_USER/appl/font/gerber2. bin　 （画像下）

　ほとんど同じ形状もありますが、数字の「0」などが異なります。

　変更方法は、環境定義エディタにより設定します。

　スタートメニューから

　［CADVANCE αⅢ-Design］−［環境定義エディタ］を選択します。

　[編集]メニューから「ユーザー定義」または「サイト定義」を

　選択します。

　「その他各種パラメータファイル」の「フォントバイナリファイル名」

　を変更することで切り替えることができます。

　※注意事項

　　　フォント情報は、使用する端末で設定を行います。

　　　パートファイル内には、フォント情報を保持しておりません。

　　　1つのパートファイルを設定の異なる端末で開くと、

　　　表示も異なります。

　　　ガーバー出力時も、

　　　環境定義エディタで設定されたフォントとなります。

　　パートファイルを開いた時、環境定義エディタの設定と

　　パートファイル内に保持されているフォントファイル名が

　　一致していない場合はメッセージが表示されます。
